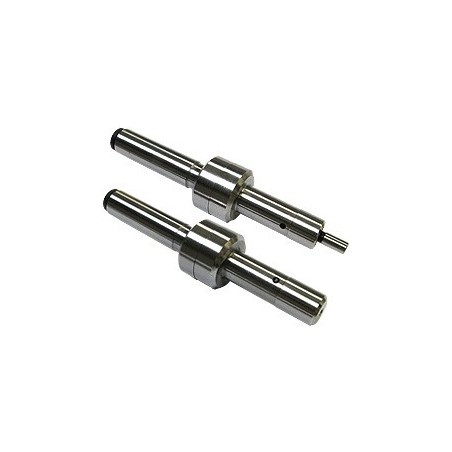

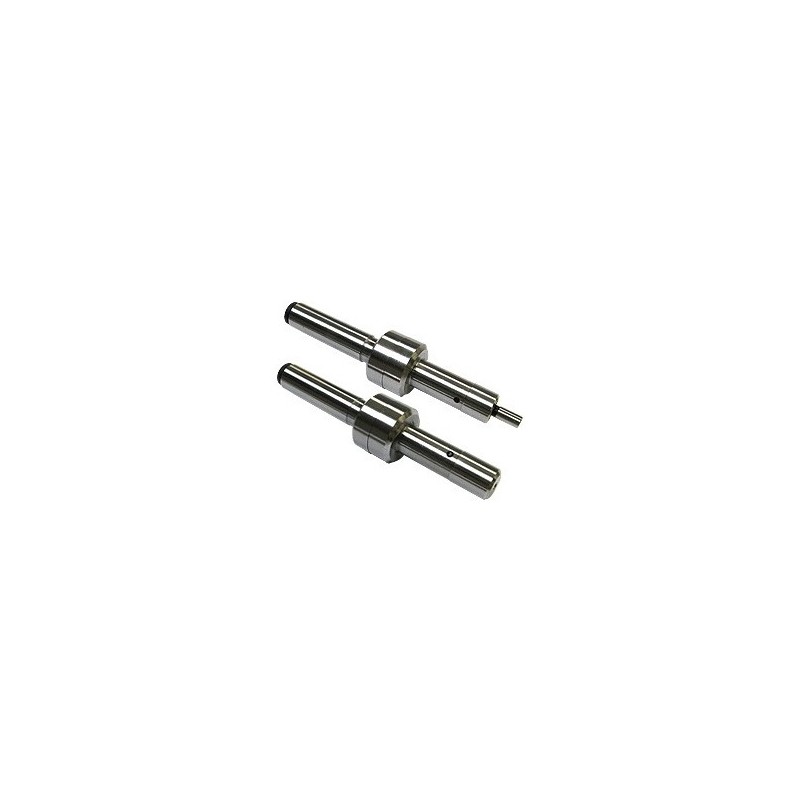

pinule de centrage

Une pinule de centrage à dégagement latéral permet d'aligner l'axe de la broche de la machine-outil avec une arête de pièce.
Principe  de fonctionnement de la pinule de centrage
Faire tourner la broche à 500 tours par minute maximum. Vous pouvez observer que la pinule ne tourne pas rond.  Approcher la pinule doucement vers l'arête de la pièce. Venir en contact de la pièce jusqu'à ce que la pinule tourne parfaitement rond. Continuer le déplacement jusqu'à ce que la pinule s'excentre d'un coup. A cette position, l'axe de la broche de la machine est au 1/2 diamètre de la pinule.

Modèle N°1  REF: PDC10       Pinule  Ø10 mm

Modèle N°2  REF: PDC10-4   Pinule  Ø10 mm et 4 mm

A PARTIR DE 35 EUROS
